Информация

Таблицы, схемы подключений и прочая техническая информация, которая может пригодиться для электромонтажа в квартире, офисе или на производстве.

Таблица расчёта сечений кабеля

В данной таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.

tablica-rascheta-sechenij

Выбор сечения медного провода и автоматов по мощности нагрузки

Определяющей величиной для выбора номинального тока автомата является сечение токопроводящего провода. Величина нагрузки учитывается лишь после выбора сечения провода. Номинальный ток, указанный на автомате, должен быть меньше максимального тока, допустимого для провода данного сечения.

Таким образом, выбор автомата производят по минимальному сечению провода, который используется в проводке.

Например, допустимый ток для медного провода сечением 1,5 кв. мм, составляет 19 ампер. Значит, для данного провода выбираем ближайшее значение номинального тока автомата в меньшую сторону, составляющее 16 ампер. Если выбрать автомат со значением 25 ампер, то проводка будет греться, так как провод  данного сечения не предназначен для такого тока. Чтобы правильно произвести расчет автоматического выключателя, необходимо, в первую очередь, учитывать сечение провода.

vybor-secheniya-mednogo-p

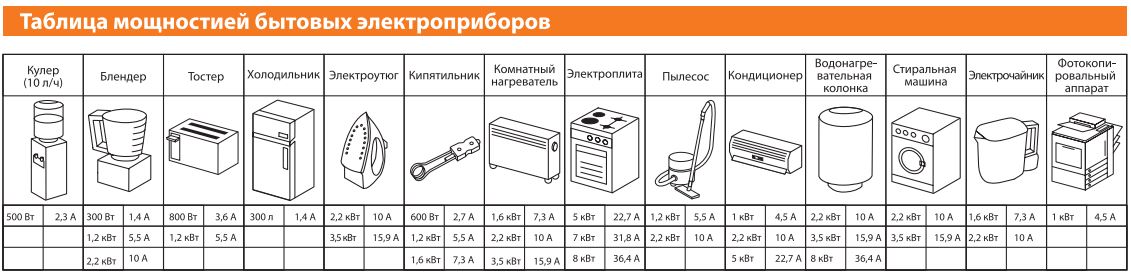

Таблица мощностей бытовых электроприборов

При подготовке к ремонту квартиры и проектированию будущего устройства инженерных и электрических систем важно их планировать сообразно средним значениям энергопотребления, распределять нагрузку равномерно и с учетом максимально выделенной мощности.

Суммарное энергопотребление в квартире имеет сезонный характер. Так, при наличии кондиционера в квартире в летний период энергопотребление возрастает вследствие того, что климатическое оборудование энергоемко — обычное потребление возрастает в среднем на 20%. Поэтому при распределении нагрузки по группам (планировании устройства распределительного шкафа) это важно принимать во внимание.

tablica-moschnostej-bytov

Схема подключения модульного оборудования

Понятие модульного оборудования, произошло от нормированных размеров корпусов электрических аппаратов, а само понятие модуль используется для расчета и маркировки электрических щитов квартиры и дома.

shema-podklyucheniya-modu

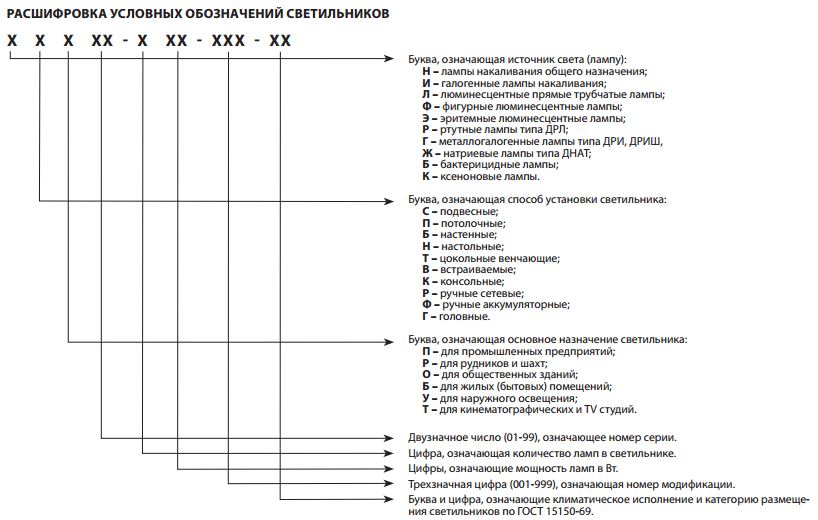

Расшифровка условных обозначений светильников

rasshifrovka-uslovnyh-obo
